La importancia del interruptor diferencial: ¿De qué nos protege?

El interruptor diferencial es un dispositivo esencial en cualquier instalación eléctrica, ya sea en una vivienda, un local comercial o una instalación industrial. Su función principal es protegernos de los peligros asociados a las corrientes de fuga, como la electrocución, los cortocircuitos y las sobrecargas. En este artículo, exploraremos en detalle qué es un interruptor diferencial, cómo funciona y cuáles son sus distintas funciones y tipos.

¿Qué es un interruptor diferencial?

Un interruptor diferencial, también conocido como interruptor de corriente residual (ICR), es un dispositivo de protección que se instala en el cuadro eléctrico de una vivienda o edificio. Su objetivo principal es detectar cualquier diferencia entre la corriente eléctrica que entra y la que sale de un circuito. Cuando esta diferencia supera un umbral preestablecido, el interruptor diferencial se dispara y desconecta el suministro eléctrico de ese circuito.

¿Cómo funciona un interruptor diferencial?

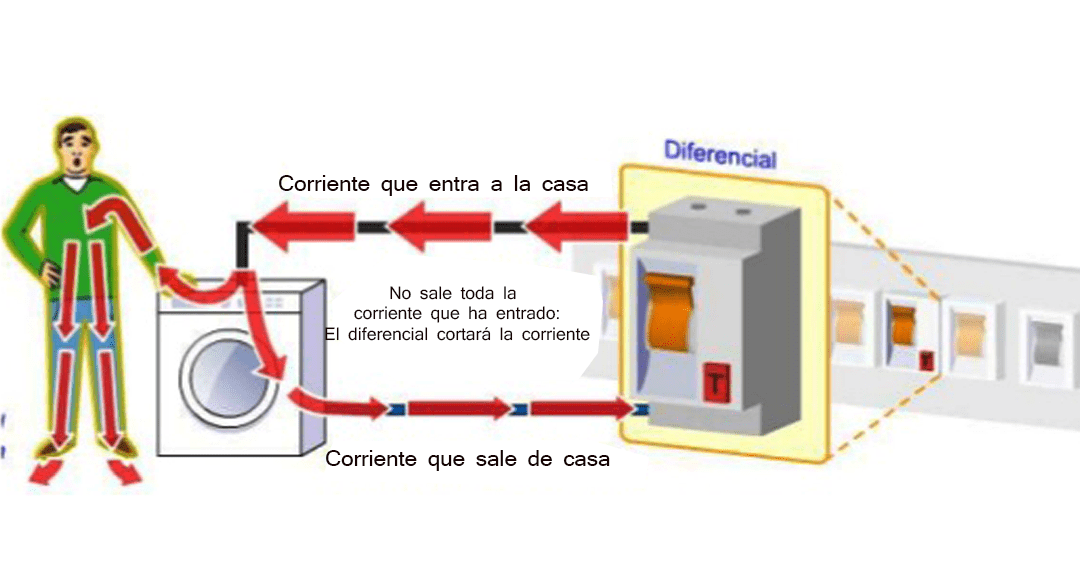

El funcionamiento del interruptor diferencial se basa en el principio de la ley de Kirchhoff de las corrientes. El dispositivo mide constantemente la corriente que entra y sale de un circuito. Si la corriente de entrada es igual a la corriente de salida, el interruptor diferencial se mantiene en posición cerrada y permite el flujo normal de electricidad. Sin embargo, si existe una diferencia de corriente, significa que parte de la corriente se está desviando hacia otro camino, posiblemente a través de una persona o un conductor defectuoso. En este caso, el interruptor diferencial se dispara y corta el suministro eléctrico para evitar daños o peligros.

Funciones del interruptor diferencial

El interruptor diferencial desempeña varias funciones importantes en una instalación eléctrica. A continuación, exploraremos las principales funciones que cumple este dispositivo de protección:

Protección contra electrocución

Uno de los principales peligros asociados a las instalaciones eléctricas es la electrocución. Cuando una persona entra en contacto con un conductor eléctrico bajo tensión, puede sufrir graves lesiones o incluso la muerte. El interruptor diferencial protege contra este riesgo al detectar cualquier corriente de fuga que esté pasando a través del cuerpo humano. Si se produce una fuga de corriente, el interruptor diferencial se dispara de inmediato, interrumpiendo el flujo de electricidad y evitando así la electrocución.

Protección contra cortocircuitos

Los cortocircuitos son otro peligro común en las instalaciones eléctricas. Se producen cuando hay un contacto directo entre los conductores eléctricos de diferentes fases o entre una fase y el neutro. Esto genera una corriente muy alta que puede dañar los equipos eléctricos y causar incendios. El interruptor diferencial actúa rápidamente para detectar estos cortocircuitos y desconectar el suministro eléctrico antes de que se produzcan daños mayores.

Protección contra sobrecargas

Las sobrecargas ocurren cuando se conectan demasiados dispositivos o equipos eléctricos a un mismo circuito, lo que provoca un aumento de la corriente eléctrica. Esto puede sobrecargar los cables y los componentes del circuito, lo que a su vez puede causar daños, incendios o incluso un apagón general. El interruptor diferencial está diseñado para detectar estas sobrecargas y desconectar el circuito para evitar cualquier riesgo.

Tipos de interruptores diferenciales

Existen diferentes tipos de interruptores diferenciales en el mercado, cada uno diseñado para satisfacer necesidades específicas de protección. A continuación, veremos los tipos más comunes:

Interruptor diferencial tipo A

El interruptor diferencial tipo A es el más común y se utiliza en la mayoría de las instalaciones eléctricas residenciales y comerciales. Es capaz de detectar corrientes de fuga alternas y corrientes pulsantes de alta frecuencia, lo que lo hace adecuado para proteger contra electrocuciones y cortocircuitos.

Interruptor diferencial tipo AC

El interruptor diferencial tipo AC es similar al tipo A, pero no es tan sensible a las corrientes pulsantes de alta frecuencia. Se utiliza en instalaciones eléctricas donde no se espera la presencia de corrientes pulsantes, como en viviendas y oficinas.

Interruptor diferencial tipo F

El interruptor diferencial tipo F es más sensible a las corrientes residuales de alta frecuencia y se utiliza en instalaciones eléctricas donde se espera la presencia de equipos electrónicos sensibles, como hospitales o laboratorios.

Interruptor diferencial tipo B

El interruptor diferencial tipo B es el más sensible de todos y se utiliza en instalaciones eléctricas donde hay equipos médicos o industriales que generan corrientes de fuga continuas. También se utiliza en instalaciones con cargas de corriente continua, como paneles solares.

¿Dónde instalar un interruptor diferencial?

El lugar adecuado para instalar un interruptor diferencial depende del tipo de instalación y el nivel de protección requerido. A continuación, analizaremos algunos escenarios comunes:

En viviendas

En una vivienda, se recomienda instalar un interruptor diferencial en el cuadro eléctrico principal, donde se distribuye la electricidad a todos los circuitos de la casa. También es aconsejable instalar interruptores diferenciales adicionales en circuitos específicos que alimentan áreas de mayor riesgo, como el baño, la cocina o el jardín.

En locales comerciales

En un local comercial, el interruptor diferencial también debe instalarse en el cuadro eléctrico principal. Además, se recomienda instalar interruptores diferenciales adicionales en circuitos que alimentan áreas específicas de alto riesgo, como talleres, cocinas comerciales o salas de servidores.

En instalaciones industriales

En una instalación industrial, los interruptores diferenciales deben instalarse en el cuadro eléctrico principal y en todos los cuadros secundarios que alimentan diferentes áreas o equipos. Esto garantiza una protección completa en todo el sistema eléctrico de la instalación.

¿Cómo elegir un interruptor diferencial?

A la hora de elegir un interruptor diferencial, es importante tener en cuenta varios factores para garantizar la máxima protección. Aquí hay algunos aspectos clave a considerar:

Amperaje adecuado

El amperaje del interruptor diferencial debe coincidir con el amperaje de los circuitos que protegerá. Es importante asegurarse de que el interruptor diferencial pueda manejar la corriente máxima que puede fluir a través del circuito sin dispararse innecesariamente.

Relación de corriente diferencial

La relación de corriente diferencial (RCD) es otro aspecto importante a considerar. Se refiere a la cantidad de corriente de fuga necesaria para que el interruptor diferencial se dispare. Cuanto menor sea la RCD, mayor será la sensibilidad del interruptor diferencial a las corrientes de fuga.

Tipo de interruptor diferencial

El tipo de interruptor diferencial que elijas dependerá de las necesidades específicas de tu instalación. Si estás protegiendo una vivienda o un local comercial estándar, un interruptor diferencial tipo A o AC será suficiente. Sin embargo, si tienes equipos sensibles o cargas de corriente continua, es posible que necesites un interruptor diferencial tipo F o B.

Preguntas frecuentes

¿Cuál es la diferencia entre un interruptor diferencial y un interruptor magnetotérmico?

Aunque ambos dispositivos se utilizan en las instalaciones eléctricas para la protección, tienen funciones diferentes. Un interruptor magnetotérmico protege contra cortocircuitos y sobrecargas, mientras que un interruptor diferencial protege contra corrientes de fuga, como la electrocución.

¿Cuándo debo reemplazar un interruptor diferencial?

Se recomienda reemplazar un interruptor diferencial cada 10 años o si ha sufrido algún daño o mal funcionamiento. También es aconsejable realizar pruebas regulares para asegurarse de que el interruptor diferencial está funcionando correctamente.

¿Es obligatorio tener un interruptor diferencial en mi vivienda?

En la mayoría de los países, es obligatorio tener un interruptor diferencial en todas las viviendas para garantizar la seguridad eléctrica. Las regulaciones pueden variar según el país, por lo que es importante consultar las normativas locales.

¿Qué hacer si mi interruptor diferencial se dispara constantemente?

Si tu interruptor diferencial se dispara constantemente, puede ser un indicio de un problema eléctrico en tu instalación. En este caso, es recomendable llamar a un electricista para que realice una inspección y solucione el problema.

Conclusión

El interruptor diferencial es un componente esencial en cualquier instalación eléctrica, ya que nos protege de los peligros asociados a las corrientes de fuga. Desde la protección contra la electrocución hasta la prevención de cortocircuitos y sobrecargas, este dispositivo desempeña un papel crucial en la seguridad eléctrica. Al elegir un interruptor diferencial, es importante considerar el amperaje adecuado, la relación de corriente diferencial y el tipo de interruptor diferencial. No olvides realizar pruebas regulares y reemplazar el interruptor diferencial según las recomendaciones del fabricante. Mantener una instalación eléctrica segura es fundamental para proteger a las personas y los equipos de posibles riesgos eléctricos.
