PARTES DEL MICROSCOPIO Y SUS FUNCIONES
Todas las partes que componen un microscopio óptico compuesto y sus funciones explicadas.
El microscopio es una herramienta fundamental en el campo científico que ha revolucionado nuestra capacidad para observar y comprender el mundo que nos rodea. Desde su invención, ha permitido a los científicos explorar lo invisible y hacer descubrimientos revolucionarios. Hay una amplia variedad de tipos de microscopios, cada uno diseñado para diferentes aplicaciones y con características únicas. En este artículo, exploraremos las partes principales del microscopio y sus funciones en diferentes tipos de microscopios.
Los microscopios se componen generalmente de piezas estructurales para sujetar y sostener el microscopio, además de sus componentes y las piezas ópticas que se utilizan para ampliar y ver las imágenes de la muestra.
Básicamente, las partes del microscopio compuesto consta de componentes estructurales y ópticos. Sin embargo, dentro de estos dos sistemas básicos, existen algunos componentes esenciales que todo microscopista debe conocer y comprender. Estas partes clave del microscopio se ilustran y explican a continuación.
Un microscopio compuesto o de alta potencia logra niveles más altos de aumento que un microscopio estéreo o de baja potencia. Se utiliza para ver muestras más pequeñas, como estructuras celulares, que no se pueden ver a niveles más bajos de aumento.

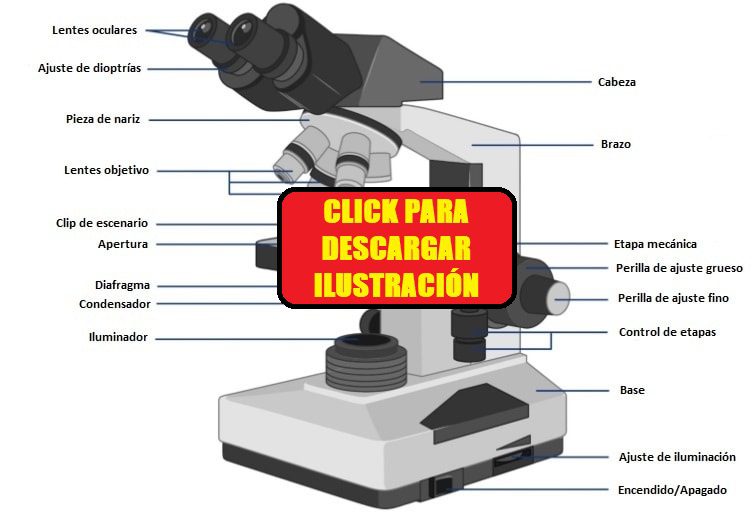

Partes del microscopio
Partes y Componentes estructurales del microscopio
Los tres componentes estructurales básicos de un microscopio compuesto son la cabeza, la base y el brazo.
- Cabeza/cuerpo: alberga las partes ópticas en la parte superior del microscopio
- Base: es la parte del microscopio que lo sostiene y aloja el iluminador
- Brazo: se conecta a la base y sostiene la cabeza del microscopio. También se utiliza para llevar el microscopio.
Cuando lleve un microscopio compuesto, tenga cuidado de levantarlo por el brazo y la base simultáneamente.
Partes y Componentes ópticos del microscopio
En las partes del microscopio compuesto hay dos sistemas ópticos: lentes de ocular y lentes de objetivo:
- El Ocular: es lo que mira a través de la parte superior del microscopio. Los oculares estándar suelen tener un aumento de 10x. Se encuentran disponibles oculares opcionales de distintas potencias, normalmente de 5x-30x.
- El tubo del ocular: mantiene los oculares en su lugar por encima de la lente del objetivo. Los cabezales de microscopio binocular generalmente incorporan un anillo de ajuste de dioptrías que permite las posibles inconsistencias de nuestra vista en uno o ambos ojos. El microscopio monocular (para uso con un solo ojo) no necesita dioptrías. Los microscopios binoculares también giran (ajuste interpupilar) para permitir diferentes distancias entre los ojos de diferentes personas.
- Las lentes objetivo: son las lentes ópticas primarias de un microscopio. Van desde 4x-100x y, por lo general, incluyen tres, cuatro o cinco en lentes en la mayoría de los microscopios. Los objetivos pueden estar orientados hacia adelante o hacia atrás.
- El revólver: alberga los objetivos. Los objetivos se exponen y se montan en una torreta giratoria para que se puedan seleccionar cómodamente diferentes objetivos. Los objetivos estándar incluyen 4x, 10x, 40x y 100x, aunque hay diferentes objetivos de potencia disponibles.
- Las perillas: pueden ser de ajuste grueso o fino y se utilizan para enfocar el microscopio. Cada vez más, son perillas coaxiales, es decir, están construidas en el mismo eje con la perilla de enfoque fino en el exterior. Las perillas de enfoque coaxial son más convenientes ya que el espectador no tiene que buscar a tientas una perilla diferente.
- El escenario: es donde se coloca la muestra que se va a ver. Se utiliza una platina mecánica cuando se trabaja con aumentos más altos donde se requieren movimientos delicados del portaobjetos.
- Los clips de escenario: se utilizan cuando no hay escenario mecánico. Se requiere que el espectador mueva el portaobjetos manualmente para ver diferentes secciones de la muestra.
- La apertura: es el agujero en el escenario a través del cual la luz base (transmitida) llega al escenario.
- El iluminador: es la fuente de luz de un microscopio, normalmente ubicada en la base del microscopio. La mayoría de los microscopios de luz utilizan bombillas halógenas de bajo voltaje con control de iluminación variable continua ubicada dentro de la base.
- El condensador: se usa para recolectar y enfocar la luz del iluminador sobre la muestra. Se encuentra debajo del escenario, a menudo junto con un diafragma de iris.
- El diafragma de iris: controla la cantidad de luz que llega a la muestra. Está ubicado encima del condensador y debajo del escenario. La mayoría de los microscopios de alta calidad incluyen un condensador de Abbe con un diafragma de iris. Combinados, controlan tanto el enfoque como la cantidad de luz aplicada a la muestra.
- La perilla de enfoque: del condensador se encarga de mover el condensador arriba o abajo para controlar el enfoque de la iluminación en la muestra.
Componentes comunes en todos los microscopios
Todos los microscopios tienen algunos componentes comunes que son fundamentales para su funcionamiento. Estos incluyen el ocular, el objetivo y el tubo. El ocular es la parte del microscopio por la cual miramos y amplía la imagen formada por el objetivo. El objetivo es una lente que amplifica la muestra y el tubo conecta el ocular con el objetivo. Estos componentes trabajan juntos para permitirnos ver objetos a una escala mucho mayor que la que podemos apreciar a simple vista. Es importante destacar que la calidad y precisión de estos componentes afecta significativamente la calidad de la imagen obtenida.
Partes del microscopio óptico
El microscopio óptico utiliza luz visible para iluminar la muestra y formar imágenes. Algunas partes específicas de este tipo de microscopio incluyen el revolver, el condensador y el diafragma. El revolver es un disco giratorio que sostiene diferentes objetivos con distintos aumentos. El condensador tiene la función de concentrar y enfocar la luz en la muestra. Por último, el diafragma regula la cantidad de luz que pasa a través de la muestra. Ajustar correctamente el diafragma y el condensador es crucial para lograr una buena iluminación y contraste en la imagen observada.
Partes del microscopio electrónico
A diferencia del microscopio óptico, el microscopio electrónico utiliza un haz de electrones en lugar de luz visible para formar imágenes. Algunas partes específicas de este tipo de microscopio incluyen la fuente de electrones, el detector y el escáner. La fuente de electrones genera un flujo de electrones que se dirigen hacia la muestra. El detector registra los electrones que han interactuado con la muestra y el escáner permite la visualización de la imagen formada por los electrones. El microscopio electrónico tiene una resolución mucho mayor que el óptico y puede amplificar la muestra hasta a niveles microscópicos.
Partes adicionales del microscopio
Además de las partes comunes, algunos microscopios pueden tener partes adicionales que son específicas para ciertas aplicaciones. Estas pueden incluir la platina, el espejo y el revolver de objetivos. La platina es la superficie en la que se coloca la muestra y se puede mover en diferentes direcciones para facilitar su observación. El espejo refleja la luz hacia la muestra cuando no hay una fuente de luz externa disponible. El revolver de objetivos permite intercambiar objetivos para cambiar el nivel de amplificación de la muestra. Es fundamental conocer y comprender estas partes adicionales para poder utilizar correctamente el microscopio y sacar el máximo provecho de él.
¿Cómo funciona un microscopio óptico compuesto?
Todas las partes del microscopio funcionan juntas: la luz del iluminador pasa a través del diafragma, el portaobjetos y la lente donde se amplía la imagen de muestra. La imagen ampliada luego continúa a través del tubo portador óptico hasta el ocular, magnificando así la imagen vista por el observador.
Las partes de un microscopio compuesto trabajan juntas en hospitales y laboratorios forenses, para científicos y estudiantes, bacteriólogos y biólogos para que puedan ver bacterias, células y tejidos vegetales y animales, y varios microorganismos en todo el mundo.
Los microscopios compuestos han promovido investigaciones médicas, ayudaron a resolver crímenes y han demostrado repetidamente que son invaluables para resolver los misterios del mundo microscópico.
Información detallada de las partes del microscopio óptico
Ocular
El ocular es la lente a través de la cual el usuario mira para observar la imagen ampliada de la muestra. El ocular se encuentra en la parte superior del tubo del microscopio óptico. Los oculares suelen tener un aumento fijo, como 10x o 20x, lo que permite un nivel de ampliación adicional.
La función del ocular es ampliar la imagen proyectada por los objetivos y permitir que el usuario observe los detalles de la muestra. Algunos oculares también tienen características adicionales, como corrección de dioptrías para adaptarse a la visión individual o ajustes de distancia interpupilar para adaptarse a diferentes personas.
Es importante tener en cuenta que el ocular solo amplía la imagen, no afecta la resolución o la calidad de la imagen. Para obtener una imagen nítida y de alta calidad, es necesario utilizar objetivos de calidad y ajustar adecuadamente el enfoque y la iluminación.
Objetivos
Los objetivos son lentes ubicados cerca de la muestra y su función principal es ampliar la imagen de la muestra. Los objetivos tienen diferentes aumentos, que se indican en el objetivo mismo o en el revólver del microscopio. Los aumentos más comunes son 4x, 10x, 40x y 100x.
Al cambiar los objetivos, se cambia el nivel de ampliación de la imagen. Los objetivos de menor aumento, como el 4x, se utilizan para tener una visión general de la muestra, mientras que los objetivos de mayor aumento, como el 100x, se utilizan para observar detalles finos de la muestra.
Es importante tener en cuenta que cuanto mayor es el aumento de un objetivo, menor es el campo de visión y mayor es la resolución. Sin embargo, a medida que aumenta el aumento, también disminuye la profundidad de campo. Por lo tanto, es necesario ajustar adecuadamente el enfoque y utilizar técnicas de iluminación adecuadas para obtener una imagen clara y detallada.
Platina
La platina es una superficie plana y resistente ubicada debajo de los objetivos, donde se coloca la muestra a observar. La platina se puede mover en los ejes x e y, lo que permite desplazar y ubicar la muestra en el campo de visión.
La función principal de la platina es sostener la muestra de manera segura y permitir su manipulación durante la observación. Para muestras más grandes o incómodas, la platina puede tener un tamaño y una capacidad de carga mayores.
La platina también puede tener características adicionales, como una pinza o sujetadores para fijar la muestra en su lugar y evitar que se mueva durante la observación. Además, algunos microscopios tienen control de desplazamiento de la platina que permite un movimiento suave y preciso de la muestra.
Condensador
El condensador es una lente ubicada debajo de la platina y su función principal es enfocar la luz en la muestra. El condensador se puede ajustar para controlar la intensidad y el ángulo de la luz que llega a la muestra.
El condensador es especialmente importante para muestras transparentes, donde se requiere una iluminación adecuada para obtener una buena visualización. Al ajustar el ángulo del condensador, se puede obtener un contraste óptimo y una distribución uniforme de la luz en la muestra. Además, algunos condensadores tienen características adicionales, como diafragmas ajustables o placas polarizadoras, que permiten ajustar la calidad de la luz y el contraste de la imagen visualizada.
Diafragma
El diafragma se encuentra en el condensador y su función es controlar la cantidad de luz que llega a la muestra. El diafragma se puede ajustar para abrir o cerrar, lo que regula la cantidad de luz que pasa a través de la muestra.
El ajuste adecuado del diafragma es importante para obtener una iluminación adecuada de la muestra. Para muestras más gruesas o densas, puede ser necesario cerrar el diafragma para reducir la cantidad de luz y evitar la sobreexposición de la imagen. Por otro lado, para muestras más transparentes, puede ser necesario abrir el diafragma para permitir el paso de más luz y obtener una imagen más clara.
Es importante tener en cuenta que el diafragma no solo afecta la intensidad de la luz, sino también la profundidad de campo. Al cerrar el diafragma, se reduce la cantidad de luz que llega a la muestra y, al mismo tiempo, se aumenta la profundidad de campo, lo que resulta en una mayor claridad de la imagen en objetos tridimensionales.
Revólver
El revólver es una plataforma giratoria ubicada debajo del tubo del microscopio óptico y permite cambiar los objetivos para ajustar el aumento y el enfoque de la imagen.
El revólver tiene varias posiciones en las que se pueden colocar diferentes objetivos. Al girar el revólver, se puede seleccionar el objetivo deseado para obtener el nivel de ampliación necesario. Para cambiar los objetivos, se debe tener cuidado de no tocar las superficies de aumento con los dedos u otros objetos para evitar dañar los objetivos.
Partes del microscopio electrónico
Bomba de vacío
La bomba de vacío es una parte esencial de un microscopio electrónico, ya que crea un vacío para eliminar partículas que podrían interferir con la interacción de los electrones con la muestra.
Las bombas de vacío eliminan el aire y otros gases del entorno del microscopio para crear un ambiente libre de partículas. Esto es especialmente importante en microscopios electrónicos de alta resolución, donde se requiere un ambiente lo más limpio posible para obtener imágenes claras.
El mantenimiento de la bomba de vacío es esencial para su correcto funcionamiento. Se deben seguir los procedimientos de mantenimiento y limpieza recomendados por el fabricante para garantizar un funcionamiento óptimo y prolongar la vida útil de la bomba de vacío.
Cañón de electrones
El cañón de electrones es una parte fundamental de un microscopio electrónico, ya que genera un chorro de electrones de alta energía que se dirige hacia la muestra. Estos electrones interactúan con los átomos de la muestra y generan imágenes de alta resolución.
El cañón de electrones se compone de diferentes componentes, como una fuente de electrones, lentes magnéticas y deflectores. Estos componentes trabajan juntos para generar un haz de electrones enfocado y controlado que se proyecta sobre la muestra.
Es importante tener en cuenta que el cañón de electrones requiere altas tensiones y un cuidado especial para su correcto funcionamiento. Se deben seguir las instrucciones del fabricante y tomar las precauciones de seguridad necesarias al utilizar un microscopio electrónico.
Pantalla y detector
Las pantallas y detectores se utilizan en los microscopios electrónicos para visualizar y registrar las imágenes generadas. Estas pantallas pueden ser de diferentes tipos, como pantallas de fósforo o pantallas de cristal líquido.
Las pantallas de fósforo convierten el haz de electrones en luz visible que puede ser observada por el usuario. Las pantallas de cristal líquido, por otro lado, utilizan tecnología de cristal líquido para generar una imagen digital que se puede visualizar en un monitor.
Los detectores se utilizan para registrar la imagen generada por el cañón de electrones y convertirla en datos digitales que se pueden almacenar y analizar posteriormente.
La elección de la pantalla y el detector depende de la aplicación y los requisitos específicos del microscopio electrónico. Se deben seguir las recomendaciones del fabricante y utilizar las pantallas y detectores adecuados para obtener resultados óptimos.
Unidad de control
La unidad de control permite al usuario configurar y controlar diferentes parámetros del microscopio electrónico. Esto incluye ajustes como la intensidad del haz de electrones, el enfoque, el contraste y la ampliación de la imagen.
La unidad de control puede tener diferentes interfaces, como botones, perillas o una pantalla táctil. Esta interfaz permite al usuario ajustar y controlar los parámetros de manera precisa.
Es importante familiarizarse con la unidad de control y comprender cómo funciona para utilizar el microscopio electrónico de manera eficiente y obtener los resultados deseados.
Partes adicionales del microscopio
Enfoque
El sistema de enfoque es una parte importante de todos los tipos de microscopios y permite ajustar la distancia entre la muestra y los objetivos para obtener una imagen clara.
Existen diferentes sistemas de enfoque, como el enfoque grueso y el enfoque fino. El enfoque grueso permite movimientos rápidos de la platina o el tubo para acercar o alejar la muestra de los objetivos. El enfoque fino, por otro lado, permite ajustes más precisos y suaves para obtener una imagen nítida y detallada.
Es importante utilizar el sistema de enfoque correctamente para obtener imágenes claras y evitar dañar los objetivos o la muestra. Se debe tener cuidado al girar las perillas de enfoque y realizar ajustes suaves y graduales.
Iluminación
La iluminación es una parte crucial de todos los tipos de microscopios y permite ver la muestra de manera adecuada. La iluminación puede provenir de diferentes fuentes, como una lámpara incandescente, una fuente de luz LED o una iluminación transmitida desde el condensador.
Es importante ajustar adecuadamente la iluminación para obtener una imagen clara y detallada. En general, se recomienda utilizar una iluminación suficiente pero no excesiva, ya que una iluminación demasiado intensa puede provocar deslumbramiento o saturación de la imagen.
Algunos microscopios ópticos tienen sistemas de iluminación adicionales, como filtros o polarizadores, que permiten ajustar la calidad de la luz y mejorar el contraste de las imágenes observadas.
Filtros
Los filtros se utilizan en los microscopios para ajustar la calidad y el contraste de la imagen observada. Los filtros pueden ser de diferentes tipos, como filtros de color, polarizadores o filtros de fluorescencia.
Los filtros de color se utilizan para resaltar ciertos detalles o componentes de la muestra, como las estructuras celulares. Los polarizadores, por otro lado, permiten ajustar la dirección y calidad de la luz, lo que puede mejorar la claridad y el contraste de la imagen.
Es importante utilizar los filtros adecuadamente y comprender cómo afectan la imagen observada. Los filtros deben colocarse correctamente y ajustarse según sea necesario para obtener los resultados deseados.
Conclusiones
El conocimiento de las partes del microscopio y sus funciones es fundamental para su correcto uso y mantenimiento. Tanto los microscopios ópticos como los electrónicos tienen partes específicas que desempeñan funciones clave en la ampliación y visualización de las muestras.
Es importante comprender la función de cada parte y cómo afecta la calidad y el rendimiento del microscopio. Además, es esencial utilizar técnicas adecuadas de enfoque e iluminación, así como mantener las partes del microscopio en buen estado de funcionamiento, para obtener imágenes claras y detalladas.
En resumen, el microscopio es una herramienta fundamental en la investigación científica y el avance del conocimiento. Explorar y comprender las partes del microscopio y sus funciones permite utilizar esta herramienta de manera efectiva y obtener resultados significativos.
Fuentes y referencias
– Austin, J. R. (2017). Handbook of advanced microscopy for biology: methods and protocols. Springer International Publishing.
– Bradbury, S. L., & Bracegirdle, B. (1998). Introduction to light microscopy. Bios Scientific Publishers.
– Giepmans, B. N., Adams, S. R., Ellisman, M. H., & Tsien, R. Y. (2006). The fluorescent toolbox for assessing protein location and function. Science, 312(5771), 217-224.
– Murphy, D. B., & Davidson, M. W. (2012). Fundamentals of light microscopy and electronic imaging. John Wiley & Sons.
– Palmer, R. A. (2000). Handbook of microscopy: applications in materials science, solid-state physics and chemistry (Vol. 1). CRC Press.
– Wagenknecht, T., Foitzik, R. C., Oppermann, M., & Rascher, W. (2016). Optical Microscopy Techniques and Their Applications. In In Vivo Optical Imaging of Brain Function (pp. 9-32). Springer International Publishing.
