En el campo de la ingeniería eléctrica, la prueba de rigidez dieléctrica es un componente fundamental para garantizar la seguridad y el rendimiento de los cables utilizados en diferentes aplicaciones. La rigidez dieléctrica se refiere a la capacidad de un material aislante para resistir la conducción de corriente eléctrica a través de él. En este artículo, exploraremos en detalle el estándar para la prueba de rigidez dieléctrica en cables, su importancia y los equipos utilizados para llevar a cabo esta prueba.
¿Qué es la rigidez dieléctrica?
La rigidez dieléctrica es una propiedad eléctrica que evalúa la capacidad de un material aislante para soportar un voltaje específico sin experimentar una ruptura en su estructura dieléctrica. En otras palabras, es la medida de la resistencia de un material aislante al paso de corriente eléctrica a través de él cuando se le aplica un voltaje.
La rigidez dieléctrica se expresa en voltios por unidad de espesor y se utiliza para determinar la calidad y la idoneidad de un material aislante para una determinada aplicación. Un valor más alto de rigidez dieléctrica indica que el material es capaz de soportar un voltaje más alto sin sufrir daños o fallas.
Importancia de la prueba de rigidez dieléctrica en cables
La prueba de rigidez dieléctrica en cables es esencial para garantizar la seguridad y la fiabilidad de los sistemas eléctricos. Al someter los cables a un voltaje superior a su clasificación nominal, se puede evaluar su capacidad para resistir condiciones adversas y prevenir fallas catastróficas.
Esta prueba es especialmente importante en aplicaciones donde los cables están expuestos a voltajes elevados, como en la transmisión de energía eléctrica de larga distancia o en la industria de alta tensión. Un fallo en el aislamiento de un cable puede resultar en cortocircuitos, arcos eléctricos e incluso incendios.
Además de garantizar la seguridad, la prueba de rigidez dieléctrica también es importante para verificar la calidad de los cables y asegurarse de que cumplen con los estándares requeridos. A través de esta prueba, se puede detectar cualquier defecto en el aislamiento de los cables antes de su instalación, evitando así problemas futuros.

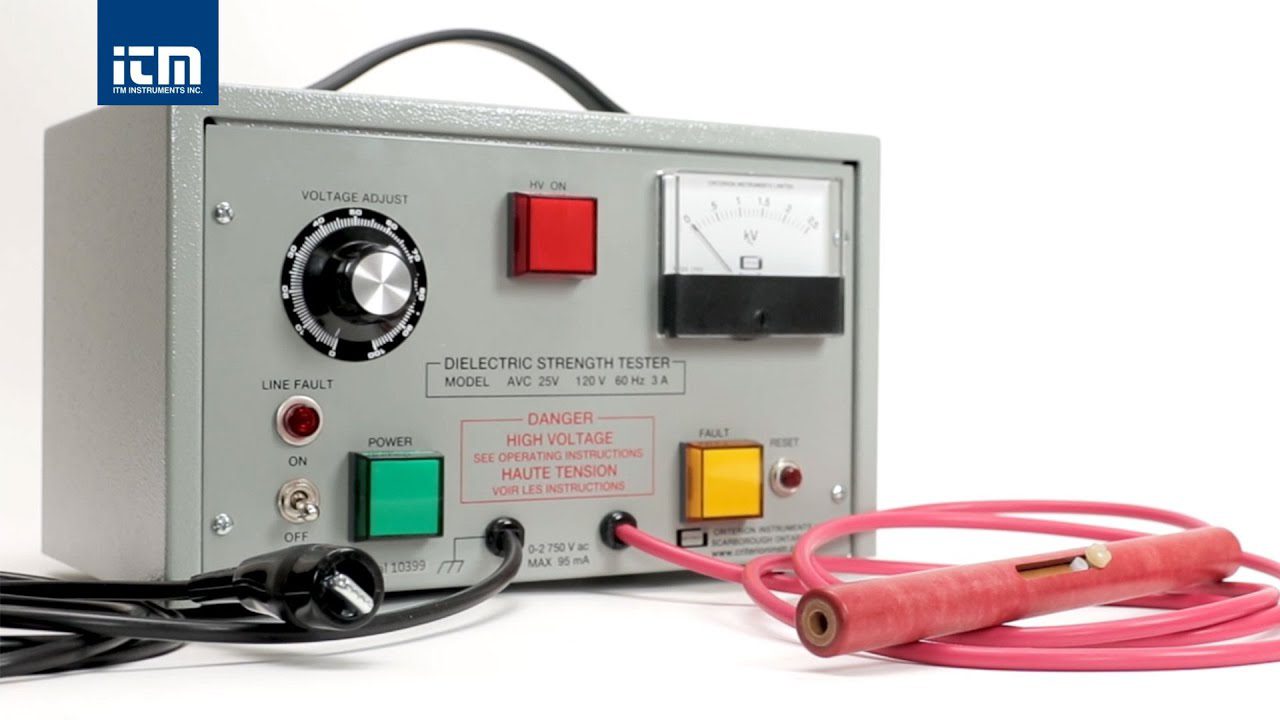

Equipos utilizados para la prueba de rigidez dieléctrica en cables
Para llevar a cabo la prueba de rigidez dieléctrica en cables se utilizan equipos especializados que generan un voltaje superior al voltaje nominal del cable. Estos equipos suelen incluir:
- Generador de alta tensión: suministra el voltaje necesario para realizar la prueba.
- Transformador de aislamiento: evita el paso de corriente hacia la fuente de alimentación.
- Medidor de corriente: mide la corriente que fluye a través del cable durante la prueba.
- Dispositivo de seguridad: protege al operador en caso de una falla en el cable.
Estos equipos deben ser calibrados regularmente para garantizar la precisión de los resultados de la prueba. También es importante seguir las instrucciones del fabricante y utilizar equipo de protección personal adecuado durante la prueba.
Procedimiento de la prueba de rigidez dieléctrica en cables
El procedimiento de la prueba de rigidez dieléctrica en cables consta de los siguientes pasos:
- Preparación del equipo: asegurarse de que el generador de alta tensión esté correctamente conectado y calibrado.
- Conexión del cable: conectar el cable que se va a probar al generador de alta tensión.
- Aplicación del voltaje: aumentar gradualmente el voltaje hasta alcanzar el valor especificado en el estándar de prueba.
- Registro de los resultados: medir la corriente que fluye a través del cable durante la prueba y registrar los valores obtenidos.
- Evaluación de los resultados: comparar los valores medidos con los criterios de aceptación establecidos en el estándar de prueba.
- Informe de prueba: documentar los resultados de la prueba, incluyendo los valores de voltaje y corriente, así como cualquier observación relevante.
Es importante seguir todas las instrucciones del fabricante y las normas de seguridad durante la realización de la prueba. Si se detecta alguna falla o incumplimiento de los criterios de aceptación, se deben tomar las medidas necesarias para corregir el problema antes de utilizar el cable en una aplicación real.
Resultados y criterios de aceptación
Los resultados de la prueba de rigidez dieléctrica se evalúan en función de los criterios de aceptación establecidos en el estándar de prueba. Estos criterios varían dependiendo del tipo de cable y la aplicación específica.
En general, los cables que pasan la prueba de rigidez dieléctrica se consideran aptos para su uso y se considera que su aislamiento es lo suficientemente resistente para soportar el voltaje especificado sin sufrir daños. Por otro lado, los cables que no cumplen con los criterios de aceptación deben ser reparados o reemplazados antes de su uso.
Es importante destacar que los criterios de aceptación pueden incluir valores máximos de corriente de fuga, tiempo de prueba, forma de onda del voltaje aplicado y otros parámetros específicos. Estos criterios se establecen para garantizar la seguridad y la confiabilidad de los cables en su aplicación prevista.
Conclusión
La prueba de rigidez dieléctrica en cables es un estándar fundamental para garantizar la seguridad y el rendimiento de los sistemas eléctricos. Al evaluar la capacidad de los cables para resistir voltajes superiores a su clasificación nominal, se puede prevenir fallas catastróficas y asegurar la calidad de los cables utilizados.
Es importante seguir los procedimientos adecuados y utilizar equipos especializados para realizar esta prueba de manera precisa y confiable. Además, es esencial cumplir con los criterios de aceptación establecidos en los estándares aplicables para garantizar que los cables sean aptos para su uso.
Preguntas frecuentes
¿Cuál es el propósito de la prueba de rigidez dieléctrica?
La prueba de rigidez dieléctrica tiene como objetivo evaluar la capacidad de los cables para soportar voltajes superiores a su clasificación nominal sin sufrir daños o fallas. Esto ayuda a garantizar la seguridad y la confiabilidad de los sistemas eléctricos.
¿Cuándo se debe realizar la prueba de rigidez dieléctrica en cables?
La prueba de rigidez dieléctrica debe realizarse durante la fabricación de los cables y antes de su instalación en aplicaciones eléctricas. También se puede realizar de manera periódica como parte del mantenimiento preventivo para asegurar que los cables sigan siendo seguros y confiables.
¿Qué factores pueden afectar los resultados de la prueba de rigidez dieléctrica?
Algunos factores que pueden afectar los resultados de la prueba de rigidez dieléctrica incluyen la humedad ambiental, la temperatura, la presencia de contaminantes en el aislamiento y la calidad del material aislante utilizado en el cable.
¿Es necesario realizar la prueba de rigidez dieléctrica en cables nuevos?
Sí, es necesario realizar la prueba de rigidez dieléctrica en cables nuevos para verificar su calidad y asegurarse de que cumplen con los estándares requeridos. Esto ayuda a prevenir fallas prematuras y garantizar la seguridad de los sistemas eléctricos.
