El diagrama de deformación del acero es una herramienta fundamental en la ingeniería estructural que permite analizar el comportamiento mecánico de este material bajo diferentes condiciones de carga. A través de este diagrama, es posible determinar la capacidad de deformación, resistencia y rigidez del acero, lo cual resulta crucial para diseñar estructuras seguras y eficientes.
¿Qué es el diagrama de deformación del acero?

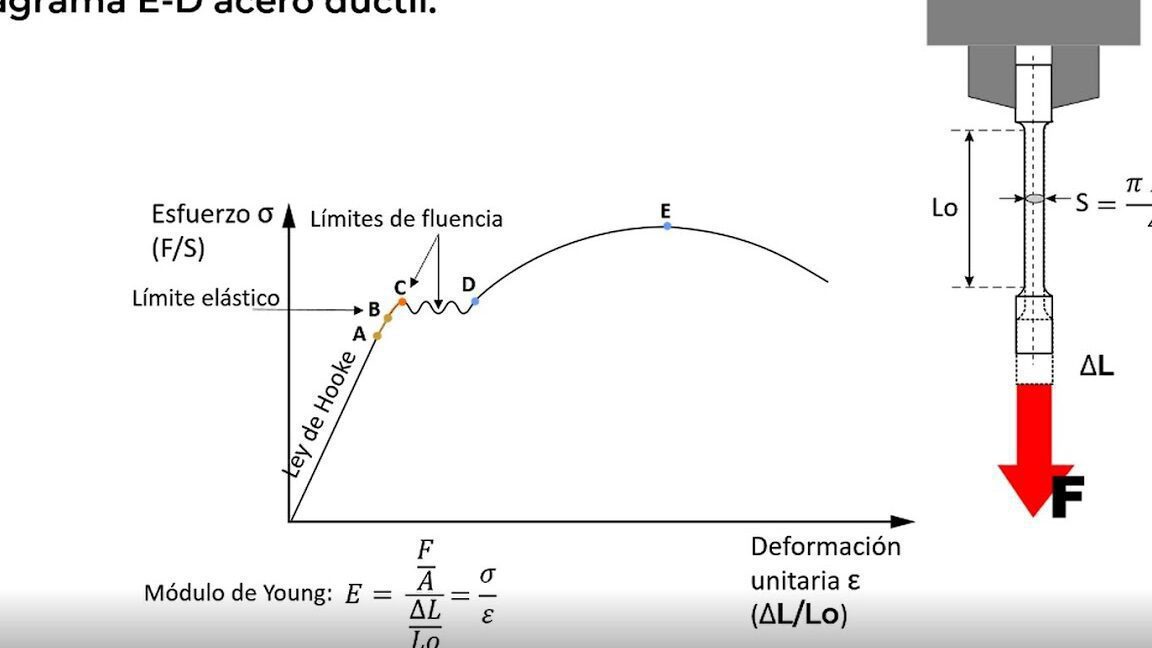

El diagrama de deformación del acero es una representación gráfica que muestra la relación entre el esfuerzo aplicado y la deformación resultante en una muestra de acero. Este diagrama se obtiene a partir de pruebas de tracción, en las cuales se somete una muestra de acero a una fuerza axial que provoca su estiramiento hasta el punto de fractura.
El diagrama de deformación del acero se representa en un sistema de coordenadas cartesianas, donde el eje horizontal representa la deformación o alargamiento relativo de la muestra, y el eje vertical representa el esfuerzo o la carga aplicada sobre la muestra. A medida que se aumenta la carga, la muestra se deforma elásticamente hasta alcanzar un punto crítico conocido como límite elástico. A partir de este punto, la deformación se vuelve permanente y el material entra en la zona plástica, donde se produce una deformación significativa antes de la fractura.
Definición y conceptos básicos
- El diagrama de deformación del acero muestra la relación entre el esfuerzo y la deformación en una muestra de acero.
- Se obtiene a través de pruebas de tracción, sometiendo una muestra de acero a una fuerza axial.
- Se representa en un sistema de coordenadas cartesianas, con el eje horizontal representando la deformación y el eje vertical representando el esfuerzo.
Importancia en la ingeniería estructural
- El diagrama de deformación del acero es fundamental para el diseño de estructuras metálicas, ya que permite determinar la capacidad de carga y deformación del material.
- Permite seleccionar el tipo de acero más adecuado para una estructura en función de sus propiedades mecánicas.
- Es esencial para evaluar la seguridad y la vida útil de una estructura, ya que proporciona información sobre su comportamiento ante diferentes cargas y condiciones de servicio.
- Ayuda a prevenir fallos estructurales, ya que permite diseñar estructuras que sean capaces de soportar las cargas y deformaciones esperadas sin sufrir daños ni colapsos.
Tipos de diagramas de deformación del acero
Existen varios tipos de diagramas de deformación del acero, cada uno de los cuales se utiliza para analizar diferentes aspectos del comportamiento mecánico del material. A continuación, se describen tres de los tipos más comunes:
Diagrama tensión-deformación
El diagrama tensión-deformación es el más básico y comúnmente utilizado. Muestra la relación entre el esfuerzo y la deformación en una muestra de acero. A medida que se aplica una carga axial, el acero se deforma elásticamente hasta alcanzar el límite elástico, momento en el cual la deformación se vuelve permanente y el material entra en la zona plástica. A medida que se continúa aplicando carga, la muestra se deforma cada vez más hasta que finalmente se produce la fractura.
Diagrama carga-deformación
El diagrama carga-deformación es similar al diagrama tensión-deformación, pero en lugar de mostrar el esfuerzo, muestra directamente la carga aplicada sobre la muestra de acero. Este tipo de diagrama es útil para analizar el comportamiento del acero bajo cargas variables o cíclicas, como en el caso de estructuras sometidas a vibraciones o sismos.
Diagrama esfuerzo-deformación
El diagrama esfuerzo-deformación es una variante del diagrama tensión-deformación que se utiliza para analizar el comportamiento del acero en condiciones de alta temperatura, como en el caso de estructuras expuestas a incendios. Este diagrama muestra cómo cambia la resistencia y la rigidez del acero a medida que se incrementa la temperatura.
Factores que influyen en el diagrama de deformación del acero
El comportamiento del acero en el diagrama de deformación puede variar dependiendo de varios factores. Algunos de los principales factores que influyen en este diagrama son:
Tipo de acero utilizado
Existen diferentes tipos de acero, cada uno con propiedades mecánicas y comportamientos específicos. El tipo de acero utilizado en una estructura tendrá un impacto directo en su diagrama de deformación. Algunos aceros tienen límites elásticos más altos, lo que los hace más resistentes a la deformación, mientras que otros aceros pueden tener una mayor capacidad de deformación antes de la fractura.
Temperatura de trabajo
La temperatura a la que se trabaje el acero también puede afectar su diagrama de deformación. A altas temperaturas, el acero tiende a volverse más dúctil y menos resistente, lo que puede resultar en mayores deformaciones antes de la fractura. Por otro lado, a bajas temperaturas, el acero se vuelve más frágil y menos dúctil, lo que puede resultar en fracturas más rápidas y sin previo aviso.
Proceso de fabricación
El proceso de fabricación del acero también puede influir en su diagrama de deformación. Por ejemplo, si el acero ha sido sometido a un proceso de templado y revenido, es probable que tenga una mayor resistencia y rigidez, lo que se reflejará en un diagrama de deformación con un límite elástico más alto y una menor capacidad de deformación antes de la fractura.
Aplicaciones del diagrama de deformación del acero
El diagrama de deformación del acero tiene diversas aplicaciones en la ingeniería estructural y en la industria en general. Algunas de las principales aplicaciones son:
En el diseño de estructuras metálicas
El diagrama de deformación del acero es esencial para el diseño de estructuras metálicas, ya que permite determinar la capacidad de carga, deformación y rigidez del material. Esto permite diseñar estructuras seguras y eficientes que sean capaces de soportar las cargas esperadas sin sufrir daños ni colapsos.
Por ejemplo, al conocer las propiedades mecánicas del acero utilizado en una estructura, es posible calcular la carga máxima que esta puede soportar y dimensionar los elementos estructurales de manera adecuada. También permite determinar los desplazamientos máximos permitidos, lo cual es importante para garantizar la comodidad y seguridad de los ocupantes de la estructura.
En la selección de materiales
El diagrama de deformación del acero también es utilizado en la selección de materiales para diferentes aplicaciones. Al conocer el comportamiento mecánico de diferentes tipos de acero, es posible seleccionar el material más adecuado para una aplicación específica.
Por ejemplo, en el diseño de automóviles, se busca utilizar aceros con alta resistencia y rigidez para garantizar la seguridad de los ocupantes en caso de colisión. Por otro lado, en la fabricación de resortes, se busca utilizar aceros con alta capacidad de deformación antes de la fractura, para garantizar una buena elasticidad y resistencia a la fatiga.
En la evaluación de fallos estructurales
Cuando ocurre un fallo estructural, el diagrama de deformación del acero puede ser utilizado para analizar las causas del fallo y determinar si se debió a una sobrecarga, una mala selección de materiales o un diseño deficiente.
Por ejemplo, si se observa que una estructura metálica ha sufrido una deformación excesiva antes de la fractura, esto puede indicar que se utilizó un acero con baja resistencia o que se dimensionaron incorrectamente los elementos estructurales. Esto permite identificar las causas del fallo y tomar las medidas necesarias para evitar que ocurra nuevamente en el futuro.
Cómo interpretar un diagrama de deformación del acero
Para interpretar un diagrama de deformación del acero, es necesario conocer algunos conceptos clave que se representan en este diagrama:
Punto de fluencia
El punto de fluencia es el punto en el diagrama de deformación donde el acero deja de comportarse elásticamente y comienza a deformarse de manera permanente. Este punto se representa en el diagrama como una curva o una discontinuidad en la línea que representa la deformación elástica.
El punto de fluencia es importante porque marca el límite entre la deformación elástica y la deformación plástica. A partir de este punto, el acero no puede volver a su forma original sin sufrir una deformación permanente.
Límite elástico
El límite elástico es el punto en el diagrama de deformación donde la deformación elástica se vuelve permanente y el acero entra en la zona plástica. Este punto se representa en el diagrama como una discontinuidad en la línea que representa la deformación elástica.
El límite elástico es importante porque indica la máxima carga que puede aplicarse al acero sin provocar una deformación permanente. Es decir, si se aplica una carga mayor al límite elástico, el acero se deformará de manera permanente y no podrá volver a su forma original sin sufrir daños.
Punto de ruptura
El punto de ruptura es el punto en el diagrama de deformación donde se produce la fractura del acero. Este punto se representa en el diagrama como el punto más alto de la curva de deformación.
El punto de ruptura es importante porque indica la máxima carga que puede soportar el acero antes de fracturarse. A partir de este punto, el acero se romperá y no podrá soportar más carga.
Preguntas frecuentes
¿Qué es el límite elástico en un diagrama de deformación del acero?
El límite elástico es el punto en el diagrama de deformación donde la deformación elástica se vuelve permanente y el acero entra en la zona plástica. Este punto indica la máxima carga que puede aplicarse al acero sin provocar una deformación permanente.
¿Por qué es importante conocer el diagrama de deformación del acero en la ingeniería estructural?
Es importante conocer el diagrama de deformación del acero en la ingeniería estructural porque permite determinar la capacidad de carga, deformación y rigidez del material. Esto ayuda a diseñar estructuras seguras y eficientes, seleccionar los materiales adecuados y evaluar fallos estructurales.
¿Cómo se obtiene un diagrama de deformación del acero?
El diagrama de deformación del acero se obtiene a través de pruebas de tracción, en las cuales se aplica una fuerza axial a una muestra de acero hasta que se produce la fractura. Durante esta prueba, se registran la carga aplicada y la deformación resultante, y se representan en un diagrama.
¿Cuáles son las principales aplicaciones del diagrama de deformación del acero en la industria?
El diagrama de deformación del acero tiene diversas aplicaciones en la industria, como en el diseño de estructuras metálicas, en la selección de materiales y en la evaluación de fallos estructurales. Permite determinar la capacidad de carga, deformación y rigidez del acero, lo cual es fundamental para garantizar la seguridad y eficiencia de las estructuras.
Conclusión
El diagrama de deformación del acero es una herramienta esencial en la ingeniería estructural que permite analizar el comportamiento mecánico del acero bajo diferentes condiciones de carga. Este diagrama es utilizado para diseñar estructuras seguras y eficientes, seleccionar los materiales adecuados y evaluar fallos estructurales. Al interpretar el diagrama de deformación del acero, es posible determinar el punto de fluencia, límite elástico y punto de ruptura, lo cual proporciona información clave sobre la capacidad de carga y deformación del material. El diagrama de deformación del acero es clave para evitar fallos estructurales y garantizar la seguridad de las estructuras.
